Bei Landschaftsarchitektur, Platzgestaltungen, hochwertigen Wohnprojekten, gewerblichen Außenanlagen und öffentlichen Bauvorhaben werden maßgefertigte Granitplatten häufig nach projektspezifischen Zeichnungen gefertigt.
Bei der Auswahl von Granit konzentrieren sich Planer und Einkäufer zunächst meist auf Farbe, natürliche Struktur, Oberflächenbearbeitung und Plattenformat. Sobald ein Projekt jedoch in die Detailplanung, Beschaffung und Ausführung übergeht, stellt sich eine weitere wichtige Frage:
Wie lassen sich die in den Planungszeichnungen angegebenen Maße präzise in ausführbare Fertigungsmaße übertragen und anschließend an die tatsächlichen Bedingungen auf der Baustelle anpassen?
Genau darin liegt einer der wesentlichen Unterschiede zwischen maßgefertigten Granitplatten und Natursteinprodukten in Standardformaten.
Maßtoleranzen sind nicht nur ein Thema der Produktion. Sie verbinden Planungszeichnungen, Steinbearbeitung, Fugengestaltung und Montage miteinander. Wenn diese Bereiche nicht aufeinander abgestimmt sind, kann dies die spätere Wirkung der Pflasterfläche oder des architektonischen Details beeinflussen.
Warum benötigen maßgefertigte Granitplatten Maßtoleranzen?
Angenommen, in einer Planungszeichnung ist eine Granitplatte mit den Maßen 600 × 600 × 30 mm vorgesehen.
Diese Angabe beschreibt zunächst die planerische Anforderung.
Naturgranit durchläuft jedoch mehrere Bearbeitungsschritte, bevor daraus ein fertiges Bauteil entsteht. Dazu gehören unter anderem das Sägen der Rohblöcke, die Kalibrierung der Dicke, der Zuschnitt auf Format, die Oberflächenbearbeitung und die Bearbeitung der Kanten.
Während dieser Prozesse können geringfügige Maßabweichungen entstehen.
Das Ziel eines Bauprojekts sollte deshalb nicht darin bestehen, bei jeder einzelnen Platte eine unrealistische absolute Nullabweichung zu erreichen. Entscheidend ist vielmehr, einen angemessenen und stabilen Toleranzbereich festzulegen, der die spätere Montage nicht beeinträchtigt.
Bei Maßtoleranzen geht es also nicht darum, bei jeder Platte theoretisch exakt denselben Zahlenwert zu erreichen. Entscheidend sind eine gute Maßhaltigkeit innerhalb der gesamten Charge und die Eignung der fertigen Produkte für die vorgesehene Einbausituation.
Besonders bei großen Flächen spielt dies eine wichtige Rolle. Eine geringe Maßabweichung kann bei einer einzelnen Platte kaum auffallen, sich bei Dutzenden oder Hunderten hintereinander verlegten Platten jedoch zunehmend bemerkbar machen.
Die Maßkontrolle sollte bereits bei den Planungszeichnungen beginnen
Die Maßkontrolle bei individuell gefertigten Granitplatten sollte nicht erst im Werk beginnen, sondern bereits in der Planungsphase berücksichtigt werden.
Wenn Planer die Plattenformate festlegen, berücksichtigen sie normalerweise gleichzeitig Verlegemodule, Fugenbreiten, Gebäudeachsen, Treppen, Wände, Entwässerungssysteme und Übergänge zu anderen Materialien.
Deshalb bedeutet eine Maßangabe von 600 mm in einer Zeichnung nicht zwangsläufig, dass die Granitplatte selbst in jedem Fall exakt 600 mm groß sein muss.
Wenn beispielsweise 600 mm ein vollständiges Verlegemodul einschließlich der vorgesehenen Fuge darstellen, muss das tatsächliche Fertigungsmaß der Natursteinplatte entsprechend angepasst werden.
Vor Beginn der Produktion sollte deshalb eine wichtige Frage eindeutig geklärt werden:
Bezieht sich das in der Zeichnung angegebene Maß auf das reine Steinmaß oder auf das Planungsmodul einschließlich der Fuge?
Wird dies nicht im Voraus geklärt, kann das Werk die Platten exakt nach den angegebenen Zahlen fertigen und trotzdem kann die fertige Fläche vom vorgesehenen Verlegeraster abweichen.
Toleranzen sollten sich nach dem tatsächlichen Einsatzbereich richten
Nicht alle Granitplatten innerhalb eines Projekts benötigen zwangsläufig dieselben Anforderungen an die Maßgenauigkeit.
Große Außenflächen und klassische Landschaftspflasterungen verfügen normalerweise über entsprechend geplante Fugen. Dadurch können geringfügige Maßabweichungen bis zu einem gewissen Grad ausgeglichen werden.
Anders verhält es sich bei Gebäudeeingängen, Treppen, Poolumrandungen, Mauerabdeckungen, linearen Entwässerungsrinnen oder Übergängen zwischen unterschiedlichen Baumaterialien.
Diese Bereiche besitzen häufig klar definierte bauliche Grenzen. Eine Maßabweichung bei einem einzelnen Steinelement kann deshalb unmittelbar Auswirkungen auf angrenzende Platten oder andere Bauteile haben.
Die Anforderungen an die Maßtoleranz sollten daher immer anhand der späteren Einbausituation beurteilt werden.
Produkte, die durchlaufende Fugen, präzise Anschlüsse oder eine genaue Verbindung mit anderen Bauteilen erfordern, benötigen in der Regel eine strengere Maßkontrolle. Bei großflächigen Pflasterungen können dagegen angemessene Toleranzen anhand der Fugengestaltung und der Verlegemethode festgelegt werden.
Die Maßtoleranz ist kein isolierter Produktparameter, sondern sollte den Anforderungen des gesamten Einbausystems entsprechen.
Großformatige Granitplatten erfordern besondere Aufmerksamkeit bei kumulierten Abweichungen
In der modernen Landschafts- und Architekturplanung werden zunehmend großformatige Granitplatten eingesetzt, beispielsweise in Formaten wie 900 × 600 mm, 1000 × 500 mm, 1200 × 600 mm oder in anderen projektspezifischen Abmessungen.
Großformate reduzieren die Anzahl der Fugen und ermöglichen eine ruhigere, zusammenhängendere Flächenwirkung. Gleichzeitig steigen jedoch die Anforderungen an die Stabilität der Fertigung.
Bei durchgehend verlegten Flächen ist nicht nur entscheidend, ob eine einzelne Platte innerhalb der geforderten Maße liegt. Wesentlich wichtiger ist die Gleichmäßigkeit der gesamten Produktionscharge.
Eine geringfügige Abweichung bei einer einzelnen Platte erscheint möglicherweise unbedeutend. Werden jedoch viele Platten hintereinander verlegt, können sich diese Abweichungen schrittweise summieren und schließlich die Fugenbreiten oder die Ausrichtung der gesamten Fläche beeinflussen.
Bei der Qualitätskontrolle großer Mengen maßgefertigter Granitplatten sollte deshalb nicht nur die einzelne Messung betrachtet werden. Ebenso wichtig ist eine stabile Maßhaltigkeit während des gesamten Produktionsprozesses.
Auch die Dicke beeinflusst das spätere Verlegeergebnis
Im Vergleich zu Länge und Breite wird die Plattendicke manchmal weniger beachtet.
Bei großen Flächen und großformatigen Granitplatten wirkt sich eine gleichmäßige Dicke jedoch unmittelbar auf die fertige Höhenlage, die Ebenheit der Oberfläche und die Ausbildung notwendiger Entwässerungsgefälle aus.
Wenn die Platten innerhalb eines Bereichs deutliche Dickenunterschiede aufweisen, müssen diese bei der Verlegung über den Unterbau oder das Bettungsmaterial ausgeglichen werden. Dadurch steigt der Montageaufwand und die Ebenheit der fertigen Fläche kann beeinträchtigt werden.
Bei Projekten mit höheren Anforderungen an die Maßgenauigkeit kann deshalb eine Kalibrierung der Dicke sinnvoll sein, um eine bessere Gleichmäßigkeit innerhalb der Charge zu erreichen.
Dabei muss auch die Oberflächenbearbeitung berücksichtigt werden.

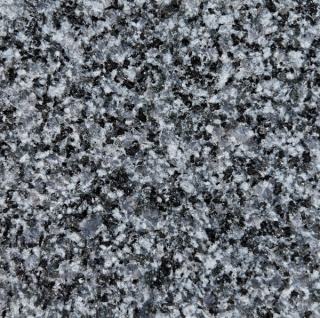

Geflammte, gestockte, sandgestrahlte, gebürstete oder anderweitig strukturierte Oberflächen verändern die oberste Steinschicht in unterschiedlichem Maße. Entscheidend ist deshalb die endgültige Dicke der fertigen Platte nach Abschluss der wesentlichen Bearbeitungsschritte und nicht ausschließlich die Dicke unmittelbar nach dem ersten Sägeschnitt.
Oberflächen- und Kantenbearbeitung gehören zur Maßkontrolle
Maßgefertigte Granitplatten werden nach dem Zuschnitt häufig noch weiterbearbeitet. Dazu gehören Oberflächenbearbeitungen, Kantenbearbeitungen, Fasen, Nuten oder andere projektspezifische Details.
Diese Arbeitsschritte beeinflussen nicht nur das Erscheinungsbild des Natursteins, sondern können auch Auswirkungen auf die endgültigen Abmessungen haben.
Ein sinnvoller Fertigungsprozess sollte deshalb vom gewünschten Endprodukt aus geplant werden.
Das Werk muss zunächst das erforderliche Endmaß, die Oberflächenbearbeitung und die gewünschte Kantenausführung kennen. Anschließend können die entsprechenden Zuschnittmaße und Bearbeitungszugaben für die vorhergehenden Arbeitsschritte festgelegt werden.
Besonders wichtig ist dies bei Platten mit präziser Fugenausrichtung, bei Treppen, Wandplatten und speziellen architektonischen Details.
Werden die Auswirkungen nachfolgender Bearbeitungsschritte auf die Abmessungen nicht von Anfang an berücksichtigt, können die Maße des fertigen Produkts von den ursprünglichen Planungsanforderungen abweichen.
Die Fugengestaltung bestimmt, wie viel Maßabweichung das System aufnehmen kann
Fugen zwischen Natursteinplatten sind nicht nur ein gestalterisches Element. Sie bilden zugleich einen wichtigen Bestandteil des gesamten Verlegesystems.
Eine angemessene Fugenbreite bietet einen gewissen Spielraum, um geringfügige Abweichungen aus der Natursteinbearbeitung und der Montage vor Ort auszugleichen.
Wenn die Planung sehr schmale und gleichmäßige Fugen vorsieht, steigen entsprechend die Anforderungen an Maßgenauigkeit, Kantengeradheit, Rechtwinkligkeit und Verlegepräzision.
Werden dagegen Fugen vorgesehen, die stärker auf den natürlichen Charakter von Naturstein abgestimmt sind, kann das Verlegesystem geringfügige Maßabweichungen meist besser aufnehmen.
Maßtoleranzen sollten deshalb nie unabhängig von der Fugengestaltung betrachtet werden.
Statt ausschließlich zu fragen, wie groß die zulässige Maßabweichung einer Platte sein darf, ist es sinnvoller, Plattenformat, Fugenbreite und das Gesamtmaß einer zusammenhängenden Verlegefläche gemeinsam zu betrachten.
Sonderformate benötigen detailliertere Fertigungszeichnungen
Bei rechteckigen Platten werden hauptsächlich Länge, Breite, Dicke und Rechtwinkligkeit kontrolliert. Komplex geformte Granitteile benötigen dagegen wesentlich detailliertere Angaben.
Bogenförmige Pflasterflächen, fächerförmige Platten, Eckelemente, Sonderstufen und architektonische Randdetails lassen sich nicht immer allein durch Länge und Breite eindeutig beschreiben.
Die Fertigungszeichnungen müssen deshalb die tatsächliche Geometrie dieser Elemente klar darstellen.
Wenn ein Projekt zahlreiche unterschiedliche Sonderteile enthält, kann zusätzlich ein eindeutiges Nummerierungssystem verwendet werden, das jedes Steinelement seiner jeweiligen Position im Verlegeplan zuordnet.
Dadurch werden Produktion und Verpackung übersichtlicher und gleichzeitig sinkt das Risiko von Verwechslungen, unnötigen Anpassungen oder einer falschen Montage auf der Baustelle.
Warum ist das Aufmaß auf der Baustelle wichtig?
Planungszeichnungen bilden theoretische Maße ab. Eine fertiggestellte Baustelle besitzt dagegen reale Maße.
Betonkonstruktionen, Wände, Untergründe und andere Bauteile unterliegen ebenfalls zulässigen Ausführungstoleranzen. Dadurch können die tatsächlichen Abmessungen auf der Baustelle geringfügig von den ursprünglichen Planungszeichnungen abweichen.
Wenn ein Werk Granit mit sehr hoher Genauigkeit nach den ursprünglichen Zeichnungen fertigt, sich die reale Gebäudestruktur inzwischen jedoch verändert hat, können selbst präzise gefertigte Natursteine beim Einbau Probleme verursachen.
Bei Treppen, Gebäudeeingängen, Säulen, Ecken, Wandelementen und präzisen Übergängen zwischen unterschiedlichen Materialien kann ein Aufmaß vor Ort deshalb besonders wichtig sein.
Daraus ergibt sich ein grundlegender Zusammenhang:
Eine präzise Fertigung kann nur auf der Grundlage korrekter Maßangaben funktionieren.
Bei der Serienfertigung ist vor allem die gleichbleibende Qualität entscheidend
Bei einem großen Projekt mit maßgefertigten Granitplatten sollte die Fertigungsqualität nicht anhand weniger Einzelstücke beurteilt werden.
Wichtiger ist, dass die Maßhaltigkeit vom Anfang bis zum Ende der Produktion stabil bleibt.
Während einer längeren Fertigung können sich Maschinenzustand, Werkzeugverschleiß und Bearbeitungsparameter verändern. Die Maßkontrolle sollte deshalb Bestandteil des gesamten Produktionsprozesses sein und nicht erst nach Abschluss der kompletten Fertigung erfolgen.
Bei rechteckigen Platten ist neben Länge, Breite und Dicke auch die Rechtwinkligkeit von Bedeutung.
Eine Platte kann bei Länge und Breite innerhalb der Anforderungen liegen und dennoch nicht ausreichend rechtwinklig sein. Werden viele solcher Platten hintereinander verlegt, kann es zunehmend schwieriger werden, gleichmäßige Fugen einzuhalten.
Eine zuverlässige Serienfertigung bedeutet daher nicht, eine einzelne außergewöhnlich präzise Platte herzustellen. Entscheidend ist vielmehr eine stabile Maßhaltigkeit über den gesamten Auftrag hinweg.
Von der Planungszeichnung bis zur Montage ist Maßkontrolle ein durchgängiger Prozess
Maßgefertigte Granitplatten sind nicht einfach Natursteine, die auf eine bestimmte Zahl zugeschnitten werden.
Planer definieren zunächst die räumlichen Beziehungen und Verlegemodule. Anschließend werden diese Anforderungen in konkrete Steinmaße übertragen. Das Werk kontrolliert Zuschnitt, Dicke, Oberflächen- und Kantenbearbeitung entsprechend den Anforderungen an das fertige Produkt. Bei besonders maßkritischen Bereichen kann zusätzlich eine Überprüfung der tatsächlichen Baustellensituation erforderlich sein.
Wenn Planung, Fertigung und Montage richtig miteinander verbunden werden, können viele Probleme bereits in der Planungs- und Produktionsphase gelöst werden, bevor sie auf der Baustelle entstehen.
Für Architekten, Landschaftsarchitekten, Bauunternehmen und Natursteineinkäufer sollte die Qualität der Maßkontrolle deshalb nicht ausschließlich danach beurteilt werden, um wie viele Millimeter eine einzelne Platte abweicht.
Die wichtigere Frage lautet:
Können nach der Verlegung der gesamten Granitcharge gleichmäßige Fugen, präzise bauliche Anschlüsse und die ursprünglich geplante Gesamtwirkung zuverlässig erreicht werden?
Genau darin liegt die eigentliche Bedeutung der Maßtoleranzkontrolle bei maßgefertigten Granitplatten.
